Ниже представлена детальная типовая обвязка твердотопливного котла полипропиленом с малым контуром и узлом смешивания.
Назначение смесительного узла – не пропустить холодную воду из обратного трубопровода в водяную рубашку теплогенератора. Трехходовой клапан, настроенный на температуру не ниже 45º, замыкает движение теплоносителя по малому кругу до тех пор, пока его температура не достигнет установленного значения. После этого клапан подмешивает в обратный трубопровод воду из системы. Для того чтобы очищать ее от накипи и шлама, перед трехходовым краном ставится фильтр – грязевик. При этом устанавливать его нужно точно в таком положении, как изображено на схеме, вертикальный монтаж фильтра является ошибкой.
Обвязка котла с буферной емкостью
Многие производители настоятельно рекомендуют использовать теплоаккумулятор. Буферная емкость для котла используется по следующим причинам:
• При закрытии воздушной заслонки в камере происходит тление древесины при недостаточном количестве кислорода, а это приводит к повышению доли угарного газа (СО) в продуктах горения и увеличению загрязнения окружающей среды. Поэтому твердотопливный котел должен работать на средней или полной мощности, накапливая излишнее тепло в баке – аккумуляторе.
• После прогорания дров и угасания топки энергии, содержащейся в накопителе, хватит на какое-то время для обогрева дома. Длительность это промежутка времени зависит от объема бака.
На рисунке представлена схема обвязки твердотопливного котла с баком аккумулятором, малым контуром циркуляции и двумя смесительными узлами. Стрелками на ней показана циркуляция теплоносителя.

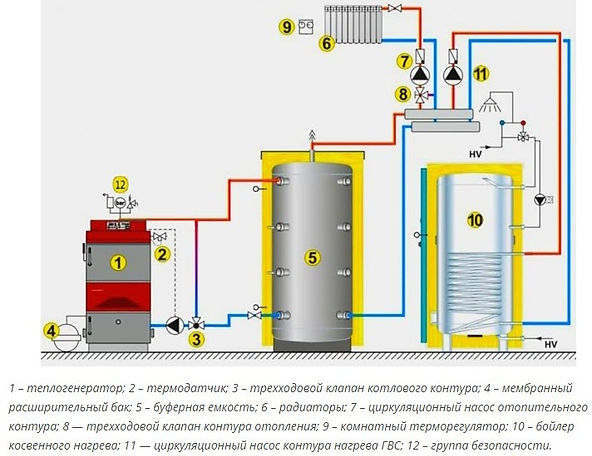

Альтернативой предыдущим способам подключения является обвязка твердотопливного котла с буферной емкостью (гидрострелкой). Схема подключения несколько напоминает предыдущую с той разницей, что гидрострелка не служит накопителем тепла, а предназначена для гидравлического разделения котлового контура с остальными ветвями отопления. Последних может быть множество: радиаторное отопление, теплые полы, бойлер косвенного нагрева воды для ГВС. При этом температура теплоносителя в каждой ветви нужна разная. Ниже показана схема подключения твердотопливного котла с буферной емкостью и распределительным коллектором на бойлер и систему радиаторного отопления.
